Daha Yüksek Stabiliteye Sahip Üst Düzey COB Serisi
Led çiplerinin PCB’ye tek seferlik entegrasyonu, led ekranının ışık renginin iyileştirilmesi daha iyi bir görüntü efekti sağlar.
Yakın izleme · İnce piksel aralığı

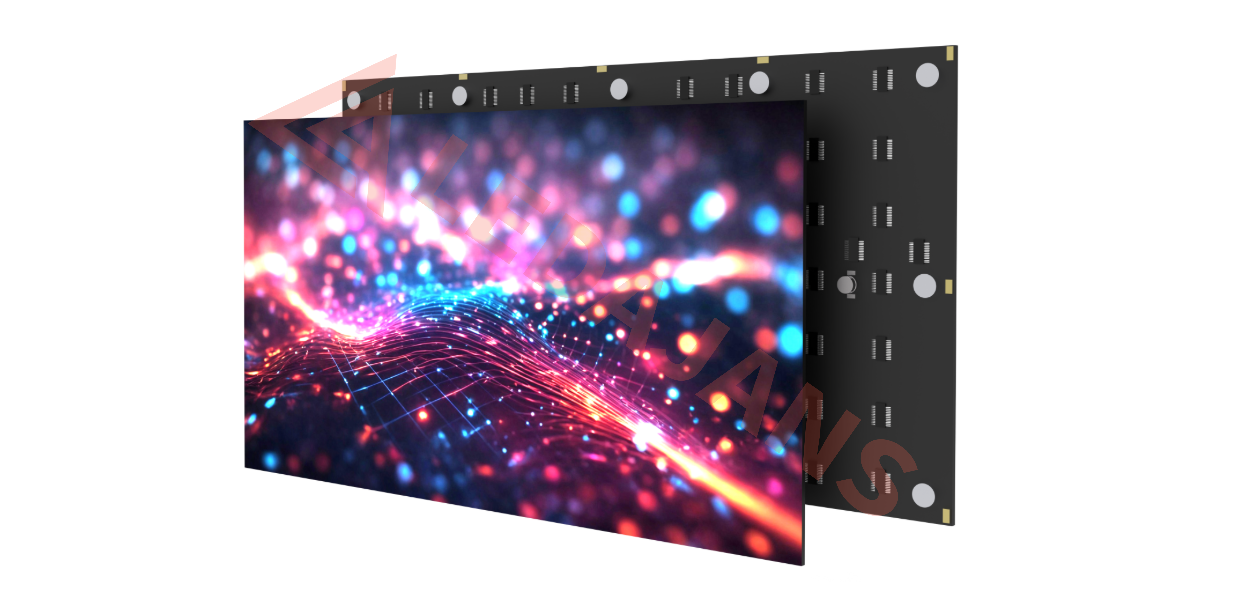

COB LED Ekran
Yakından izlenen içerik için daha sık piksel yapısı.
Toplantı, sunum ve detaylı görsel içerik kullanılan alanlarda ekran çözünürlüğü ve izleme mesafesi birlikte ele alınır. COB serisinin ince piksel seçenekleri, küçük yazı ve detay ihtiyacı olan projelerde değerlendirilir. Ekran ölçüsü, hedef çözünürlük ve ortam aydınlığı modeli belirler.
ÜRÜNÜ TANIYIN
Teknik başlangıç noktası.
Bu özet ürün ailesini seçmenize yardımcı olur. Kesin teknik değerler, seçilen model ve güncel üretici belgesiyle teklif aşamasında doğrulanır.
Değerlendirilebilecek kullanım alanları
- Toplantı ve sunum alanları
- Yakın izlenen kurumsal ekranlar
- Detaylı içerik gösterimi
- Piksel seçenekleri
- P0.93 / P1.25 / P1.56

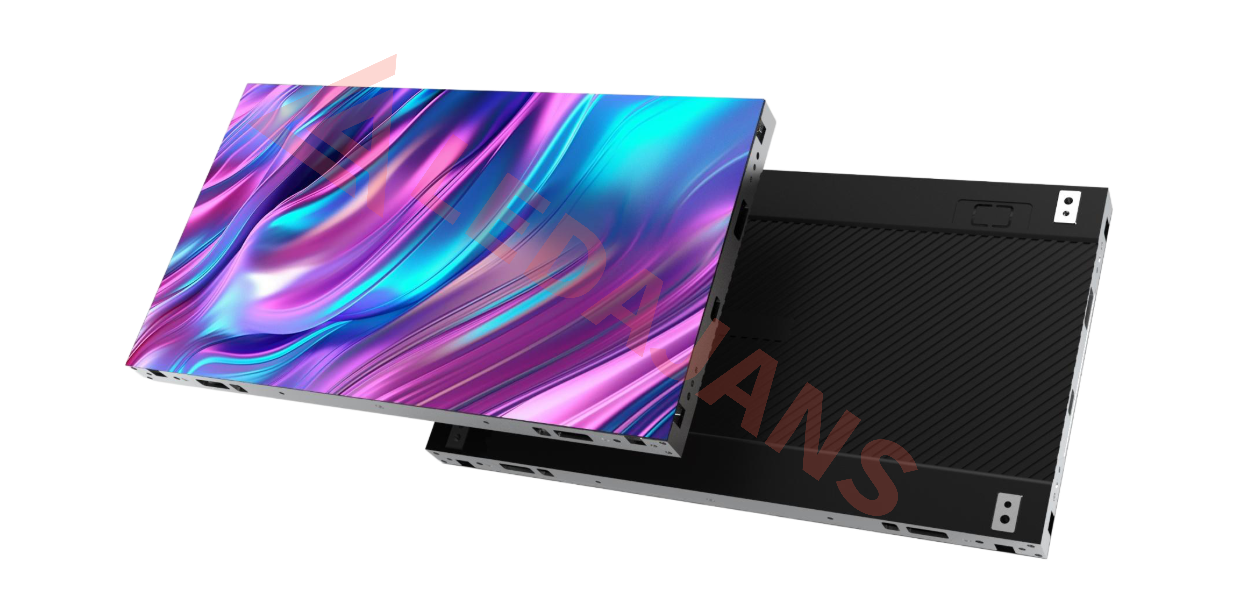

- Kabin yüzeyi
- 600 × 337.5 mm
- Bakım
- Ön bakım
TEKNİK TABLOLAR
Model ve kabin verileri.
Piksel aralığı, kabin ölçüsü ve kontrol seçenekleri; teklif öncesi karşılaştırma için.
| No | Özellik | P0.93 (CFC093) | P1.25 (CFA125) | P1.56 (CFC156) |
|---|---|---|---|---|
| 1 | Ürün Boyutu (Boş Kabin) | L 600mm × G 337.5mm × D 36mm | ||
| 2 | Ürün Boyutu (Lamba Plakası ile) | L 600mm × G 337.5mm × D 38mm | ||
| 3 | Piksel Pitch | 0.93 mm | 1.25 mm | 1.56 mm |
| 4 | Ürün Modeli | CFC093 | CFA125 | CFC156 |
| 5 | Ürün Ağırlığı (Boş Kabin) | 2.7 kg | ||
| 6 | Ürün Ağırlığı (Lamba Plakası ile) | 4.3 kg | ||
| 7 | Kabin Çözünürlüğü | 640×360 | 480×270 | 384×216 |
| 8 | Piksel Bileşimi | 1R1G1B | ||
| 9 | Parlaklık | 0-1000 cd/m² (ayarlanabilir) | ||
| 10 | Kontrast Oranı (Statik) | 10000:1 | ||
| 11 | Kontrast Oranı (Dinamik) | 350000:1 | ||
| 12 | Renk Sıcaklığı | 3000-21000 K | ||
| 13 | Görüş Açısı | H ≥160°, V ≥160° | ||
| 14 | Parlaklık Düzgünlüğü | ≥97% | ||
| 15 | Renk Düzgünlüğü | ±0.003 Cx, Cy içinde | ||
| 16 | Çalışma Voltajı (Ortak Anot) | 4.2 V | ||
| 17 | Çalışma Voltajı (Ortak Katot) | 2.8 / 3.8 V | ||
| 18 | Ortalama Güç Tüketimi | 230 W/m² | 200 W/m² | 140 W/m² |
| 19 | Maks. Güç Tüketimi | 470 W/m² | 380 W/m² | 300 W/m² |
| 20 | Güç Kaynağı | AC 100-240V, 50/60Hz | ||
| 21 | Toprak Kaçak Akımı | ≤3.5 mA/m² | ||
| 22 | Yenileme Hızı | ≥3840 Hz (ayarlanabilir) | ||
| 23 | Kare Hızı | 50-60 Hz | ||
| 24 | Taramalı Sürme Yöntemi | 1/54S | 1/60S | 1/54S |
| 25 | Gri Seviye | 14 bit | ||
| 26 | Depolama Sıcaklığı | -20°C ~ +60°C | ||
| 27 | Depolama Nemi | %10-60 RH (yoğuşma yok) | ||
| 28 | Çalışma Sıcaklığı | -20°C ~ +40°C | ||
| 29 | Çalışma Nemi | %10-60 RH (yoğuşma yok) | ||
| 30 | Koruma Seviyesi (IP) | N/A | ||
| 31 | PCB Alev Direnci | UL94 V-0 | ||
| 32 | Ortalama Arıza Aralığı (MTBF) | ≥5000 saat | ||
| 33 | Tam Ekran Piksel Hata Oranı | PZ ≤ 1/10000 | ||
| 34 | Bölge Piksel Hata Oranı | PQ ≤ 3/10000 | ||
| 35 | Bakım | Ön Bakım | ||
| 36 | Referans Standart | SJT 11141-2017, SJT 11281-2017, GB/T4943.1-2022, GB17625.1-2022 |
| No | Özellik | P0.93 (CFC093) | P1.25 (CFA125) | P1.56 (CFC156) |
|---|---|---|---|---|
| 1 | Ürün Boyutu (Boş Kabin) | L 600mm × G 337.5mm × D 36mm | ||
| 2 | Ürün Boyutu (Lamba Plakası ile) | L 600mm × G 337.5mm × D 38mm | ||
| 3 | Piksel Pitch | 0.93 mm | 1.25 mm | 1.56 mm |
| 4 | Ürün Modeli | CFC093 | CFA125 | CFC156 |
| 5 | Ürün Ağırlığı (Boş Kabin) | 2.7 kg | ||
| 6 | Ürün Ağırlığı (Lamba Plakası ile) | 4.3 kg | ||
| 7 | Kabin Çözünürlüğü | 640×360 | 480×270 | 384×216 |
| 8 | Piksel Bileşimi | 1R1G1B | ||
| 9 | Parlaklık | 0-1000 cd/m² (ayarlanabilir) | ||
| 10 | Kontrast Oranı (Statik) | 10000:1 | ||
| 11 | Kontrast Oranı (Dinamik) | 350000:1 | ||
| 12 | Renk Sıcaklığı | 3000-21000 K | ||
| 13 | Görüş Açısı | H ≥160°, V ≥160° | ||
| 14 | Parlaklık Düzgünlüğü | ≥97% | ||
| 15 | Renk Düzgünlüğü | ±0.003 Cx, Cy içinde | ||
| 16 | Çalışma Voltajı (Ortak Anot) | 4.2 V | ||
| 17 | Çalışma Voltajı (Ortak Katot) | 2.8 / 3.8 V | ||
| 18 | Ortalama Güç Tüketimi | 230 W/m² | 200 W/m² | 140 W/m² |
| 19 | Maks. Güç Tüketimi | 470 W/m² | 380 W/m² | 300 W/m² |
| 20 | Güç Kaynağı | AC 100-240V, 50/60Hz | ||
| 21 | Toprak Kaçak Akımı | ≤3.5 mA/m² | ||
| 22 | Yenileme Hızı | ≥3840 Hz (ayarlanabilir) | ||
| 23 | Kare Hızı | 50-60 Hz | ||
| 24 | Taramalı Sürme Yöntemi | 1/54S | 1/60S | 1/54S |
| 25 | Gri Seviye | 14 bit | ||
| 26 | Depolama Sıcaklığı | -20°C ~ +60°C | ||
| 27 | Depolama Nemi | %10-60 RH (yoğuşma yok) | ||
| 28 | Çalışma Sıcaklığı | -20°C ~ +40°C | ||
| 29 | Çalışma Nemi | %10-60 RH (yoğuşma yok) | ||
| 30 | Koruma Seviyesi (IP) | N/A | ||
| 31 | PCB Alev Direnci | UL94 V-0 | ||
| 32 | Ortalama Arıza Aralığı (MTBF) | ≥5000 saat | ||
| 33 | Tam Ekran Piksel Hata Oranı | PZ ≤ 1/10000 | ||
| 34 | Bölge Piksel Hata Oranı | PQ ≤ 3/10000 | ||
| 35 | Bakım | Ön Bakım | ||
| 36 | Referans Standart | SJT 11141-2017, SJT 11281-2017, GB/T4943.1-2022, GB17625.1-2022 |

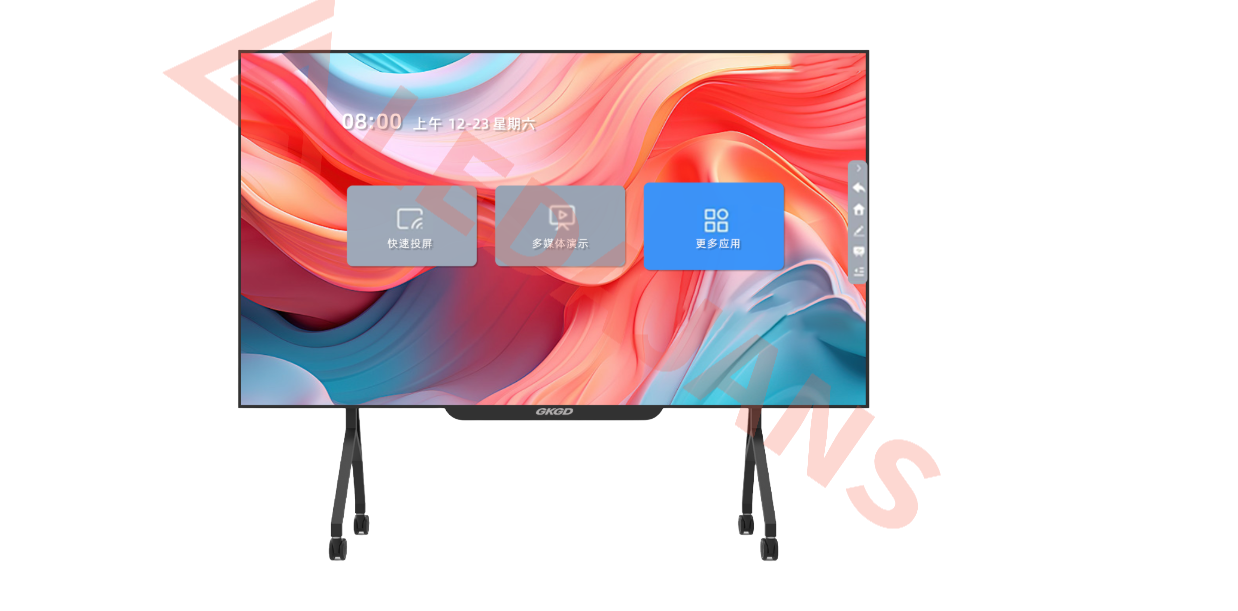

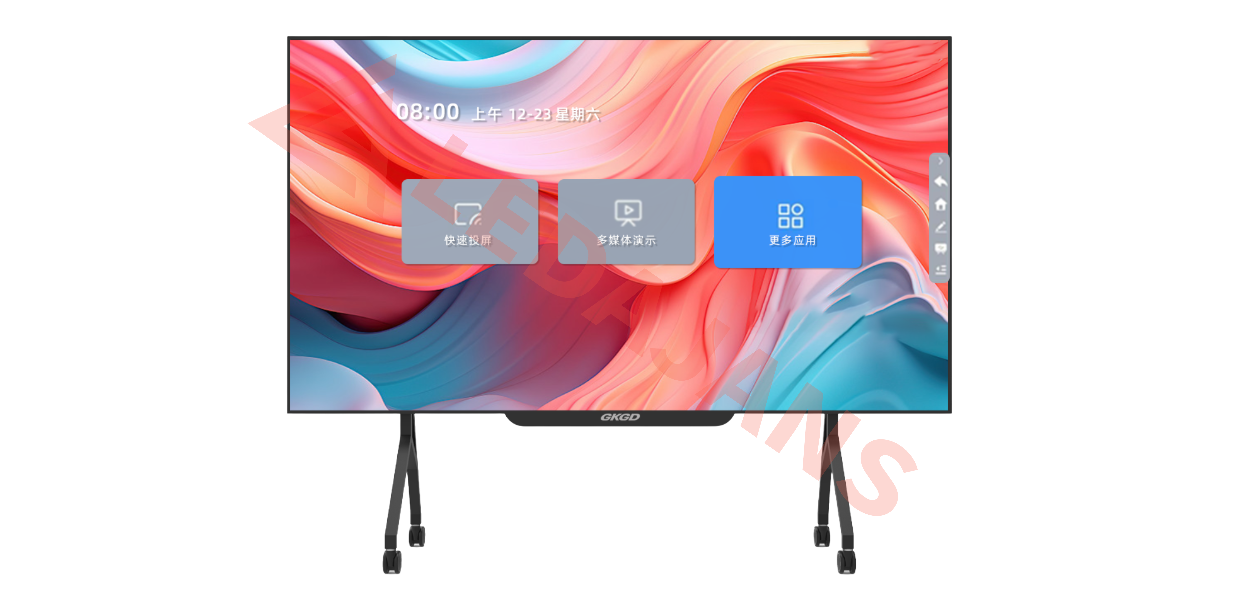

| No | Özellik | 108 SE2 | 136 SE2 | 163 SE2 |
|---|---|---|---|---|
| 1 | Görüntü Çözünürlüğü | 2K | 2K | 2K |
| 2 | Ekran Boyutu (inç) | 108 | 136 | 163 |
| 3 | Görüntü Oranı | 16:9 | 16:9 | 16:9 |
| 4 | Panel Teknolojisi | SMD GOB | SMD GOB | SMD GOB |
| 5 | Piksel Aralığı (mm) | 1.25 | 1.5625 | 1.875 |
| 6 | Yenileme Frekansı (Hz) | ≥3840 | ≥3840 | ≥3840 |
| 7 | Parlaklık (nit) | ≥500 | ≥500 | ≥500 |
| 8 | Renk Sıcaklığı (K) | 2000–9300 | 2000–9300 | 2000–9300 |
| 9 | Kontrast Oranı | ≥5000:1 | ≥5000:1 | ≥5000:1 |
| 10 | Görüş Açısı (Yatay/Dikey) | 170°/170° | 170°/170° | 170°/170° |
| 11 | Gri Seviye (bit) | ≥14 | ≥14 | ≥14 |
| 12 | Tepe Güç Tüketimi (W) | 2000 | 2500 | 3600 |
| 13 | Ekran Malzemesi | Havacılık sınıfı alaşım | ||
| 14 | Ekran Boyutu (mm) | 2400 × 1350 | 3000 × 1687.5 | 3600 × 2025 |
| 15 | Ekran Kalınlığı (mm) | 33.5 | 33.5 | 33.5 |
| 16 | Kızılötesi Çerçeve Genişliği (mm) | 20.8 | 20.8 | 20.8 |
| 17 | Normal Çerçeve Genişliği (mm) | 5 | 5 | 5 |
| 18 | Bağlantı Yöntemi | Sert bağlantı | Sert bağlantı | Sert bağlantı |
| 19 | Bakım Yöntemi | Ön bakım | Ön bakım | Ön bakım |
| 20 | Montaj Yöntemi | Mobil/duvar tipi | Mobil/duvar tipi | Mobil/duvar tipi |
| 21 | Yerden Yükseklik (mm) | 600 | 600 | 600 |
| 22 | İşletim Sistemi | Android 11 | Android 11 | Android 11 |
| 23 | Kontrol Modu | Bluetooth uzaktan kumanda | Bluetooth uzaktan kumanda | Bluetooth uzaktan kumanda |
| 24 | Wi‑Fi | 2.4G / 5G | 2.4G / 5G | 2.4G / 5G |
| 25 | Bluetooth | BT5.0 | BT5.0 | BT5.0 |
| 26 | Sertifikasyon | CCC, CE, FCC | CCC, CE, FCC | CCC, CE, FCC |
| 27 | Opsiyonel Konfigürasyonlar | Kızılötesi dokunmatik kontrol Ekran yansıtıcı (2.4G + 5G çift bant Wi‑Fi) Kamera (4K piksel) Konferans terminali (10–20x optik zoom kamera, 5–15 m alımlı kablosuz omni mikrofon) OPS (Windows sistemi) | ||
| 28 | Arayüz Tanımı | USB: USB bellek/taşınabilir disk ve yazılım güncelleme — 2 adet HDMI: Görüntü iletim arayüzü — 2 adet AUDIO: Ses giriş arayüzü — 1 adet RJ45: Ağ arayüzü — 1 adet SPDIF: Fiber optik dijital ses çıkışı — 1 adet | ||
| 29 | Tuş Tanımı | BL+: Parlaklık artırma BL-: Parlaklık azaltma VOL+: Ses artırma VOL-: Ses azaltma SOURCE: Kaynak değiştirme POWER: Güç aç/kapa |
TEKNİK DETAYLAR
Kullanım senaryoları ve avantajlar.

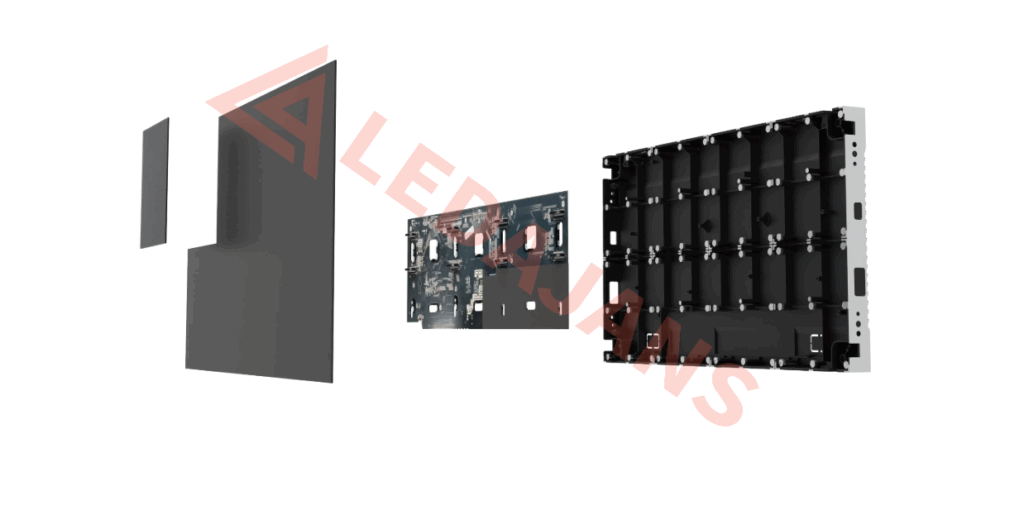

HUB Kart Bağlantı Kabini
Daha hızlı montaj, daha kolay bakım, daha şık tasarım. Güç kaynağı ve kontrol sistemi için çift yedekleme.

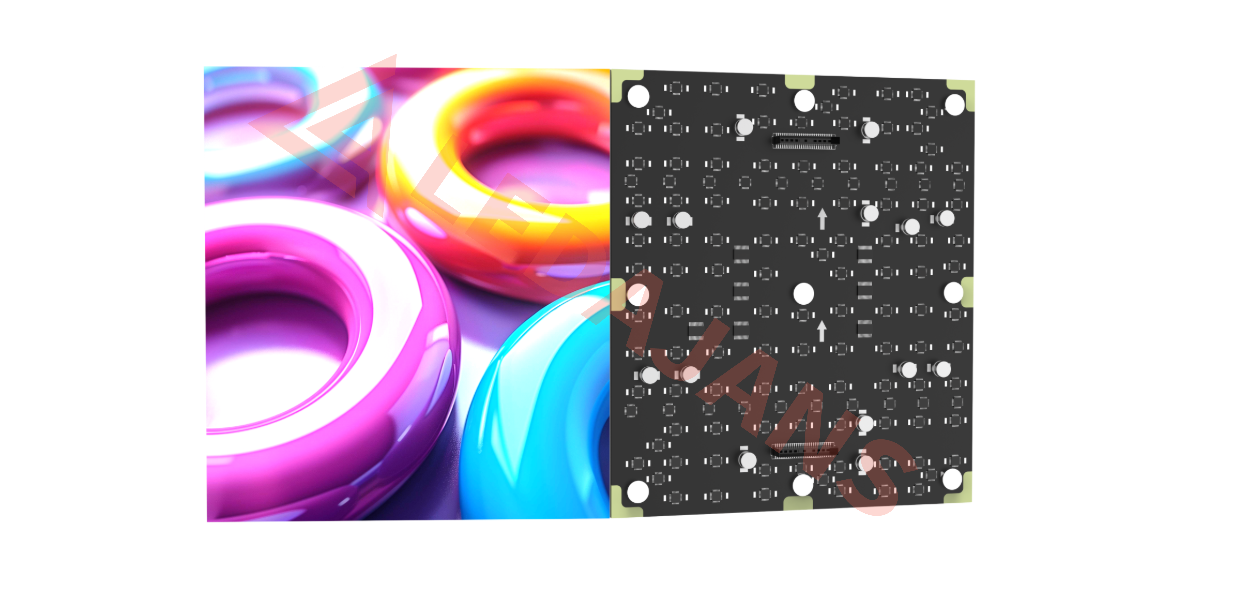

Tek Modül Ayarı
Tek modül ayarı daha iyi düzlük, yumuşak gri tonlama geçişi, daha gerçekçi görüntü, daha parlak görüntü ve daha parlak renk elde edilmesini sağlar.
Ortak Anot Çift Voltaj Teknolojisi
Kırmızı, yeşil ve mavi çiplere doğru güç sağlayarak güç tüketimini azaltır.
VMD Panel Teknolojisi ile %99 'a Kadar Gövde/Ekran Oranı
Doğa Dostu Enerji Tasarrufu Standart Boyutlar : 108″ 136″ 163″ 2.0 Çift Ses Kanalları ve 2*45W Güç ile Yüksek Kalitede Ses Deneyimi
Dökümantasyonlar
Kızılötesi dokunmatik kontrol
Ekran yansıtıcı (2.4G + 5G çift bant Wi‑Fi)
Kamera (4K piksel)
Konferans terminali (10–20x optik zoom kamera, 5–15 m alımlı kablosuz omni mikrofon)
SIK SORULANLAR
Seçimden önce netleştirin.
COB ile GOB aynı teknoloji mi?
Hayır. COB çiplerin kart üzerindeki yerleşim/paketleme yaklaşımıdır; GOB ise LED yüzeyinin kaplanmasına ilişkin bir yöntemdir. Ürün seçimi yalnızca bu kısaltmalara göre yapılmamalıdır.
Smart Screen modelleri COB mu?
Mevcut katalogdaki Smart Screen tablosu SMD GOB panel teknolojisi belirtir. Bu nedenle tüm Smart Screen ürünlerini COB olarak sınıflandırmıyoruz; model belgesini ayrıca isteyin.
