Modüler kabin · Hızlı kurulum
AIR / STAR LED Ekran
Tekrarlanan kurulumlar için kabin esnekliği.

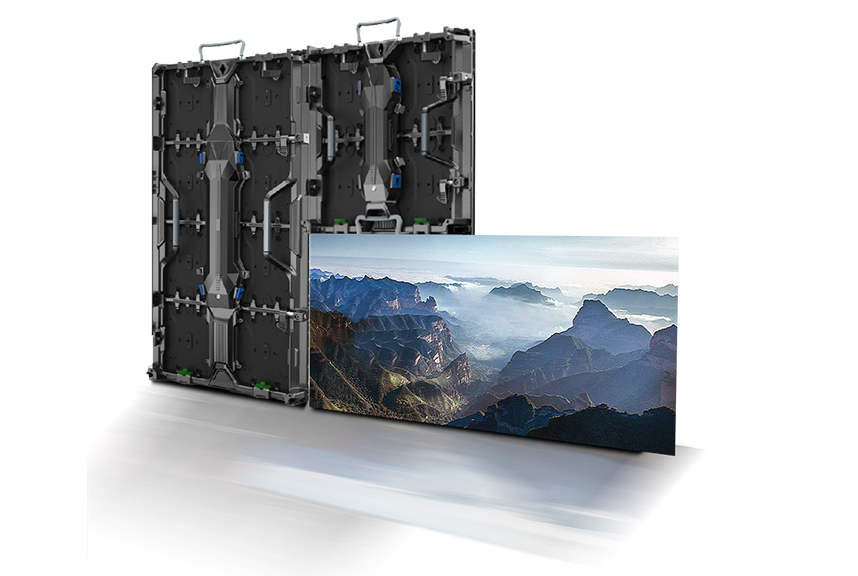

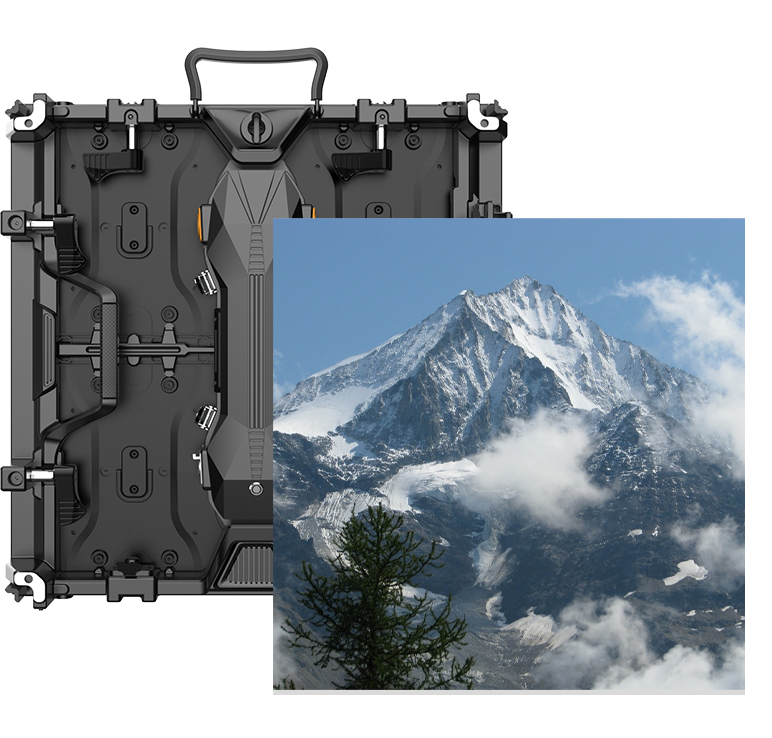

AIR / STAR serisi, iç ve dış mekân uygulamaları için modüler kabin seçeneklerini bir araya getirir. Sık taşınan sistemlerde kabin ölçüsü, ağırlık ve kilit yapısı kurulum planını etkiler. Kamera çekimi yapılacaksa yenileme hızı kadar işlemci ve kamera ayarları da birlikte test edilmelidir.
ÜRÜNÜ TANIYIN
Teknik başlangıç noktası.
Bu özet ürün ailesini seçmenize yardımcı olur. Kesin teknik değerler, seçilen model ve güncel üretici belgesiyle teklif aşamasında doğrulanır.
Değerlendirilebilecek kullanım alanları
- Sahne ve etkinlik ekranları
- Fuar ve tanıtım kurulumları

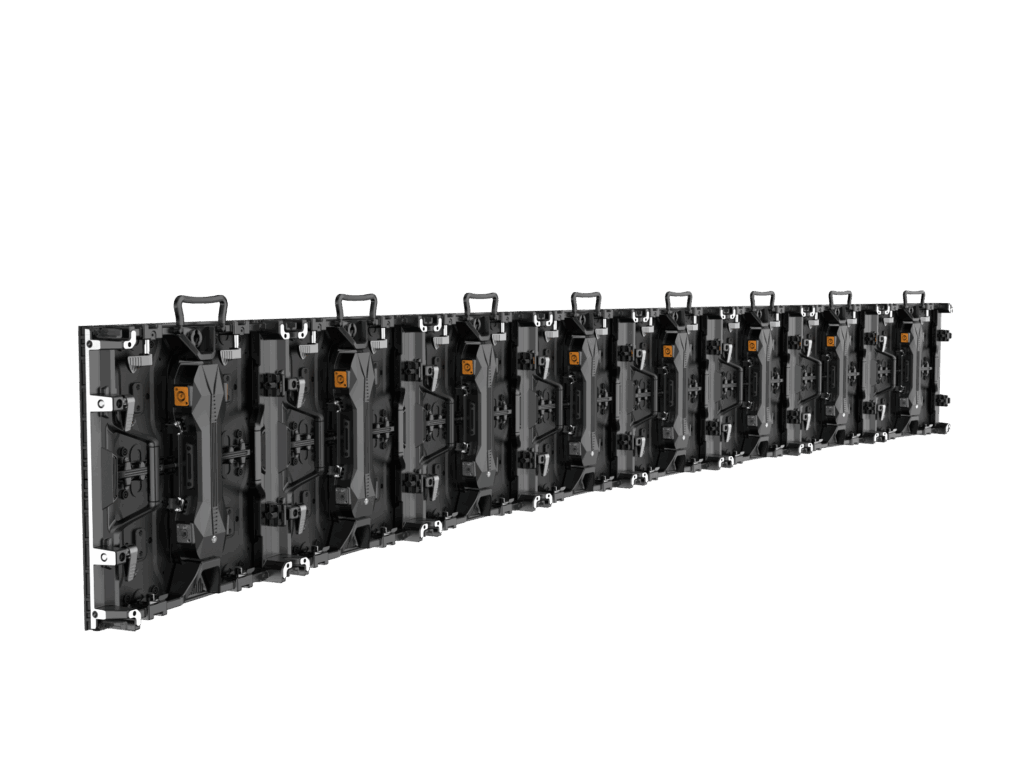

- Tekrar kurulan modüler sistemler

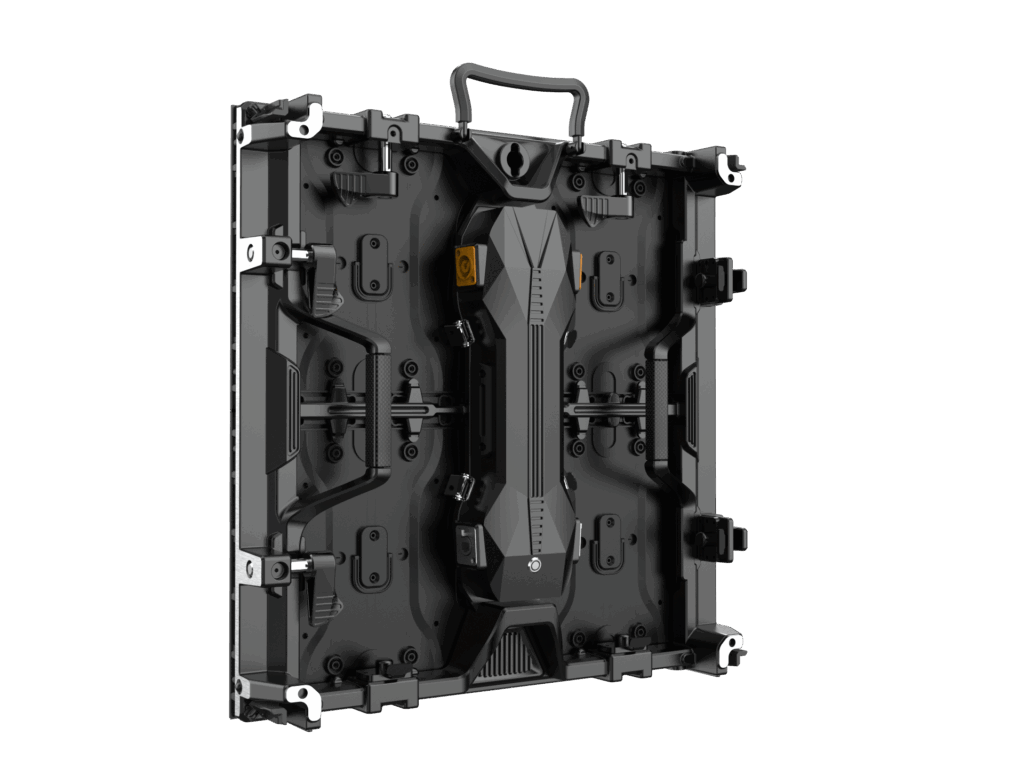

- AIR kabin ölçüleri
- 500 × 500 / 500 × 1000 mm
- AIR iç mekân seçenekleri
- P1.953 / P2.604 / P2.976 / P3.91
- Dış mekân seçimi
- Model bazında parlaklık ve IP kontrolü
TEKNİK TABLOLAR
Model ve kabin verileri.
Piksel aralığı, kabin ölçüsü ve kontrol seçenekleri; teklif öncesi karşılaştırma için.
| No | Özellik | P1.953 | P2.604 | P2.976 | P3.91 |
|---|---|---|---|---|---|
| 1 | Ürün Boyutu | L 500mm × G 500mm × D 65mm / L 500mm × G 1000mm × D 65mm | |||
| 2 | Ürün Ağırlığı (500×500) | 8.5±1 kg | |||
| 3 | Ürün Ağırlığı (500×1000) | 11±1 kg | |||
| 4 | Piksel Pitch | 1.953 mm | 2.604 mm | 2.976 mm | 3.91 mm |
| 5 | Kabin Çözünürlüğü (500×500) | 256×256 | 192×192 | 168×168 | 128×128 |
| 6 | Kabin Çözünürlüğü (500×1000) | 256×512 | 192×384 | 168×336 | 128×256 |
| 7 | Piksel Bileşimi | SMD 1515 RGB | SMD 1515 RGB | SMD 1515 RGB | SMD 2020 RGB |
| 8 | Parlaklık (Beyaz Denge) | ≥600 cd/m² | |||
| 9 | Kontrast Oranı | 5000:1 | |||
| 10 | Renk Sıcaklığı | 3000-21000 K | |||
| 11 | Görüş Açısı | H ≥160°, V ≥140° | |||
| 12 | Parlaklık Düzgünlüğü | ≥97% | |||
| 13 | Renk Düzgünlüğü | ±0.003 Cx, Cy içinde | |||
| 14 | Çalışma Voltajı | 4.5-5 V | |||
| 15 | Ortalama Güç Tüketimi | 193 W/m² | 213 W/m² | 200 W/m² | 173 W/m² |
| 16 | Maks. Güç Tüketimi | 580 W/m² | 640 W/m² | 600 W/m² | 520 W/m² |
| 17 | Güç Kaynağı | AC 100-240V, 50/60Hz | |||
| 18 | Toprak Kaçak Akımı | ≤3.5 mA/m² | |||
| 19 | Yenileme Hızı | ≥7680 Hz | |||
| 20 | Kare Hızı | 60 Hz | |||
| 21 | Taramalı Sürme Yöntemi | 1/32S | 1/32S | 1/28S | 1/16S |
| 22 | Gri Seviye | 14 bit | |||
| 23 | Depolama Sıcaklığı | -20°C ~ +60°C | |||
| 24 | Depolama Nemi | %10-60 RH (yoğuşma yok) | |||
| 25 | Çalışma Sıcaklığı | -20°C ~ +40°C | |||
| 26 | Çalışma Nemi | %10-60 RH (yoğuşma yok) | |||
| 27 | Koruma Seviyesi (IP) | N/A | |||
| 28 | PCB Alev Direnci | UL94 V-0 | |||
| 29 | Ortalama Arıza Aralığı (MTBF) | ≥5000 saat | |||
| 30 | Tam Ekran Piksel Hata Oranı | PZ ≤ 1/10000 | |||
| 31 | Bölge Piksel Hata Oranı | PQ ≤ 3/10000 | |||
| 32 | Bakım | Ön Bakım | |||
| 33 | Referans Standart | SJT 11141-2017, SJT 11281-2017, GB/T4943.1-2022, GB17625.1-2022 |
| No | Özellik | P2.604 | P2.976 | P3.91 |
|---|---|---|---|---|
| 1 | Ürün Boyutu | L 500mm × G 500mm × D 65mm / L 500mm × G 1000mm × D 65mm | ||
| 2 | Ürün Ağırlığı (500×500) | 8.5±1 kg | ||
| 3 | Ürün Ağırlığı (500×1000) | 11±1 kg | ||
| 4 | Piksel Pitch | 2.604 mm | 2.976 mm | 3.91 mm |
| 5 | Kabin Çözünürlüğü (500×500) | 192×192 | 168×168 | 128×128 |
| 6 | Kabin Çözünürlüğü (500×1000) | 192×384 | 168×336 | 128×256 |
| 7 | Piksel Bileşimi | SMD 1415 RGB | SMD 1415 RGB | SMD 1921 RGB |
| 8 | Parlaklık (Beyaz Denge) | ≥2500 cd/m² | ≥3000 cd/m² | ≥4000 cd/m² |
| 9 | Kontrast Oranı | 8000:1 | ||
| 10 | Renk Sıcaklığı | 3000-21000 K | ||
| 11 | Görüş Açısı | H ≥160°, V ≥140° | ||
| 12 | Parlaklık Düzgünlüğü | ≥97% | ||
| 13 | Renk Düzgünlüğü | ±0.003 Cx, Cy içinde | ||
| 14 | Çalışma Voltajı | 4.5-5 V | ||
| 15 | Ortalama Güç Tüketimi | 190 W/m² | 220 W/m² | 187 W/m² |
| 16 | Maks. Güç Tüketimi | 570 W/m² | 660 W/m² | 560 W/m² |
| 17 | Güç Kaynağı | AC 100-240V, 50/60Hz | ||
| 18 | Toprak Kaçak Akımı | ≤3.5 mA/m² | ||
| 19 | Yenileme Hızı | ≥7680 Hz | ||
| 20 | Kare Hızı | 60 Hz | ||
| 21 | Taramalı Sürme Yöntemi | 1/24S | 1/21S | 1/16S |
| 22 | Gri Seviye | 14 bit | ||
| 23 | Depolama Sıcaklığı | -20°C ~ +60°C | ||
| 24 | Depolama Nemi | %10-80 RH (yoğuşma yok) | ||
| 25 | Çalışma Sıcaklığı | -20°C ~ +60°C | ||
| 26 | Çalışma Nemi | %10-80 RH (yoğuşma yok) | ||
| 27 | Koruma Seviyesi (IP) | IP65 (Lamp Surface) | ||
| 28 | PCB Alev Direnci | UL94 V-0 | ||
| 29 | Ortalama Arıza Aralığı (MTBF) | ≥5000 saat | ||
| 30 | Tam Ekran Piksel Hata Oranı | PZ ≤ 1/10000 | ||
| 31 | Bölge Piksel Hata Oranı | PQ ≤ 3/10000 | ||
| 32 | Bakım | Ön Bakım | ||
| 33 | Referans Standart | SJT 11141-2017, SJT 11281-2017, GB/T4943.1-2022, GB17625.1-2022 |
SIK SORULANLAR
Seçimden önce netleştirin.
AIR ve STAR için aynı teknik değerler geçerli mi?
Bu sayfadaki özet AIR kabin verilerine dayanır. STAR ve diğer varyantların ölçü ve performans değerleri teklif sırasında ayrıca doğrulanmalıdır.
Kamera çekimi için yalnızca yüksek Hz yeterli mi?
Yenileme hızı tek başına sonuç garantisi değildir. Kamera enstantanesi, kontrol sistemi ve sürücü ayarlarıyla gerçek çekim koşullarında deneme yapılması gerekir.
